Με τη χρήση των layouts μπορούμε να τυπώσουμε πινακίδα (= σχέδιο υπό κλίμακα + πινακάκι σε καθορισμένο χαρτί) ή ακόμα και να συνδυάσουμε πολλά σχέδια με διαφορετικές κλίμακες στο ίδιο χαρτί.
Προκαθορισμένα στο autoCAD εμφανίζεται ένα model space και δύο layout. Ενώ το model space παραμένει ένα και μοναδικό, τα layouts μπορούμε να τα επεξεργαστούμε: μπορούμε να σβήσουμε, να τροποποιήσουμε ή και να δημιουργήσουμε καινούρια. Γενικά φτιάχνουμε τόσα layouts όσες είναι και οι πινακίδες που θα εκτυπώσουμε. Τα βήματα που ακολουθούμε είναι:
1. ορίζουμε το layout (διαστάσεις χαρτιού)
2. ορίζουμε την κλίμακα και τη θέση του ή των σχεδίων πάνω στην πινακίδα, και
3. εκτυπώνουμε την πινακίδα.
Τα βήματα αυτά αναλύονται ως εξής:
1. Αφού έχουμε ολοκληρώσει το σχέδιο στο model space, επιλέγουμε ένα layout από το κάτω τμήμα της επιφάνειας εργασίας. Η εικόνα που έχουμε στην οθόνη είναι παρόμοια με την παρακάτω:

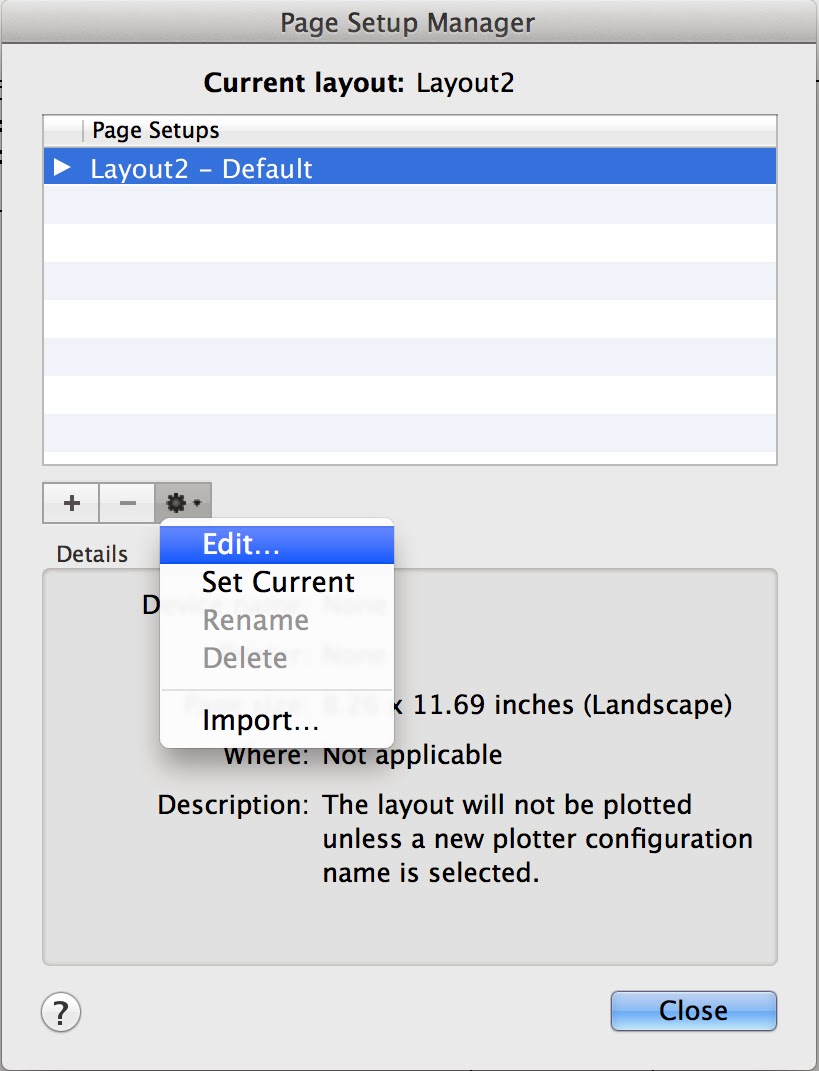

Για να ορίσουμε τις διαστάσεις του layout (ενώ βλέπουμε στην οθόνη ένα layout) επιλέγουμε την εντολή file > page setup manager, οπότε εμφανίζεται το παρακάτω μενού:
Εδώ εμφανίζεται μια λίστα με τα layouts που υπάρχουν στο αρχείο. Μπορούμε να προσθέσουμε, να αφαιρέσουμε ή να τροποποιήσουμε layouts κάνοντας κλικ στις αντίστοιχες περιοχές.
Με επιλεγμένο ένα layout από τη λίστα, κλικ στο κουμπί edit (modify) προκειμένου να ορίσουμε τις παραμέτρους του, οπότε εμφανίζεται το παρακάτω μενού.
Στο μενού αυτό ορίζουμε με τη σειρά από πάνω προς τα κάτω, A.το μέγεθος χαρτιού (paper size) καθώς και τον προσανατολισμό του (landscape ή portrait).
B. στο what to print επιλέγουμε πάντα "layout"
Γ. Στην κλίμακα επιλέγουμε πάντα 1 mm = 1 unit προκειμένου η πινακίδα μας να τυπωθεί σε κλίμακα 1:1 (η Α4 δηλαδή Α4). Η κλίμακα του σχεδίου καθορίζεται στο επόμενο βήμα της όλης διαδικασίας.
Πατάμε "ΟΚ" και η πινακίδα είναι έτοιμη. Το πιθανότερο είναι να έχει εξαφανιστεί από την οθόνη το σχέδιο. Με ένα "zoom all" βλέπουμε στην οθόνη layout + σχέδιο οπότε μπορούμε να το επαναφέρουμε πάνω στην πινακίδα.
Στο layout μπορούμε στο σημείο αυτό να σχεδιάσουμε με γραμμές και κείμενο ένα πινακάκι.
2. Μετά το πρώτο στάδιο η εικόνα που έχουμε στην οθόνη είναι παρόμοια με την παρακάτω:
Με ένα κλικ επιλέγουμε το σχέδιο και με την εντολή move το μετακινούμε ώστε να βρεθεί μέσα στην πινακίδα:
Στην κάτω δεξιά γωνία της επιφάνειας εργασίας εμφανίζεται (με επιλεγμένο το πλαίσιο σχεδίου) ένα πεδίο με την κλίμακα του σχεδίου. Από εδώ ορίζουμε την κλίμακα του επιλεγμένου σχεδίου.
Προσοχή! Με ένα κλικ επιλέγουμε το σχέδιο και μπορούμε να το μετακινήσουμε, στρίψουμε, αντιγράψουμε, ορίσουμε κλίμακα κλπ, με διπλό κλικ μέσα στο πλαίσιο σχεδίου κάνουμε navigation (zoom in, out, zoom pan, zoom extends) στο σχέδιο σε σχέση με το πλαίσιό του, σαν να βρισκόμασταν στο model space. Το ίδιο το πλαίσιο άλλωστε αν το επιλέξουμε από τα ακριανά του σημεία μπορούμε να του αλλάξουμε διαστάσεις. Για κάθε πλαίσιο σχεδίου που υπάρχει στο layout ορίζουμε και μια κλίμακα. Με τον τρόπο αυτό μπορούμε στην ίδια πινακίδα να έχουμε σχέδια με διαφορετικές κλίμακες.
3. Στη συνέχεια και αφού φτιάξουμε την πινακίδα με συνδυασμούς σχεδίων , πινακάκι κλπ, μπορούμε να την εκτυπώσουμε. Η διαδικασία της εκτύπωσης δεν διαφέρει σε τίποτα από μια απλή εκτύπωση στο model space με τη διαφορά ότι αυτή τη φορά επιλέγουμε για εκτύπωση "layout" και κλίμακα εκτύπωσης 1000 mm = 1 unit.
